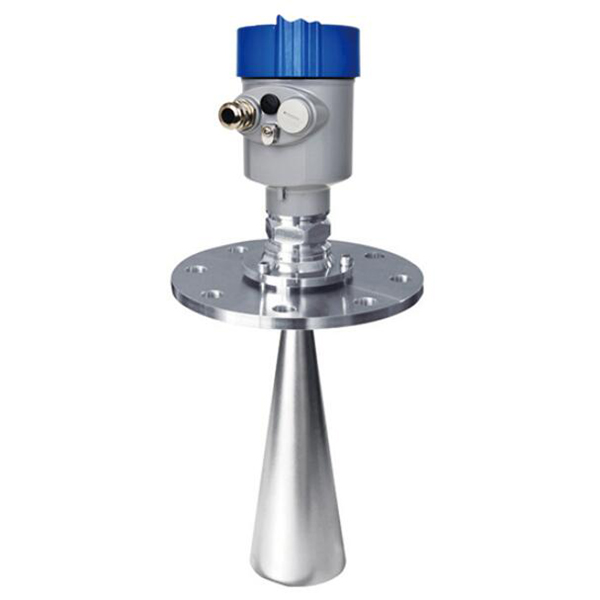

产品名称：高频雷达物位计ZDRD809

品　　牌：江苏正德

高频雷达物位计ZDRD809原理

雷达物位计天线发射极窄的微波脉冲，这个脉冲以光速在空间传播，遇到被测介质表面，其部分能量被反射回来，被同一天线接收。发射脉冲与接收脉冲的时间间隔与天线到被测介质表面的距离成正比，从而计算出天线到被测介质表面的距离。

高频雷达物位计ZDRD809特点

雷达物位计采用了高达26GHz的发射频率，因而具有:

  -波束角小（最小5度）,能量集中，具有更强抗干扰能力，大大提高了测量精度和可靠性；

  -天线尺寸小，便于安装和加装防尘罩等天线防护装置；

  -测量盲区更小，对于小罐测量也会取得良好的效果；

  -波长更短,对小颗粒物质的料位测量更适合。

  -采用了先进的微处理器和独特的EchoDiscovery回波处理技术，雷达物位计可以应用于各种复杂工况。

  -采用脉冲工作方式，雷达物位计发射功率极低，可安装于各种金属、非金属容器内，对人体及环境均无伤害。

高频雷达物位计ZDRD809技术参数

特　　征：多种专利天线，抗结露、结晶、挂料、粉尘，波束集中。

应　　用　应用于量程较短的固体料位测量。

******量程：45m

测量精度：±0.1%   ±0.2%  ±0.3%  ±0.5%

天线材料：(1)不锈钢316L喇叭/PTFE振子

　　　　　(2)不锈钢316L/PTFE振子

天线结构：(1)尖锥形振子，防凝结物差

　　　　　(2)锥面振子，防凝结物

过程温度：(-40～130)°C

过程压力：(-0.1～1.6)MPa

频率范围：26GHz

信号输出：(4～20)mA/HART

电　　源：两线制/四线制

高频雷达料位计ZDRD809典型应用：

电  厂：煤堆、原煤仓、燃料仓、蓄水池、废气净化罐、仓泵、灰库、油箱等；

冶  金：矿石料仓、矿石粉碎机、原料仓、辅料仓、高炉、氧化铝粉仓、电解池缓冲罐等；

水  泥：石料仓、生料仓、水泥仓、煤粉仓、炉渣存储仓等；

造  纸：原料仓、储料塔、干燥鼓、化学物料存储仓等；

其  他：采石场、食品、制药、环保、造船等行业等；
